            三偏心蝶閥的設計結構
            ，三偏心蝶閥的型號及工作原理


             欄目：閥門知識 · 發布日期：2021/1/10 13:44:15


            何謂三偏心蝶閥？閥桿軸心同時偏離蝶片中心及本體中心
            ，且閥座回轉軸線與閥體通道軸線有一定角度的
            ，故稱為三偏心蝶閥。


            三偏心蝶閥被廣泛用于介質溫度≤425℃的冶金
            、電力
              、石油化工、以及給排水和市政建設等工業管道上
              ，作調節流量和載斷流體使用
              。


            材質分為：鑄鐵、鑄鋼
              、不銹鋼


            三偏心蝶閥主要特點有：


            API 規格


            眾所周知
              、 API609 已事實上成為工業重要管線上用閥門的國際規格。而上州則全面嚴格按照 API609 規格設計
              、制造
              。更可貴的是、上州的基本設計不僅僅局限于 API 一個規格
              、 BS5155 ANSI B 16.34
              、 ASME SEC VIII 等各大規格都能對應、這保證了上州閥門在所有的工業領域都有用武之地
              。


            雙重安全構造


            上州嚴格按照 API609 的規格要求
              、為防止因受流體壓力、溫度的影響而引起的蝶板變形
            、閥桿錯位
            、密封面咬合、在蝶板上下側分別裝有兩個各自獨立的止推環
            、從而保證了閥門在任何工況下的正常工作;


            同時
            、為防止未知原因所引起的閥桿破損
            、飛出而造成的突發事故、在閥門下端內外兩處設計了各自獨立的閥桿飛出防止機構
            、這也從側面保證了上州蝶閥 的壓力等級可以做到高達 2500 磅級
            。


            無死區設計


            上州在設計過程中、特別考慮了在調控領域中的應用問題
            、充分利用三偏心蝶閥的密封原理
            、做到了閥門開關時蝶板不刮擦閥座、閥桿的扭矩通過蝶板直接傳遞至密封面
            、也就是說蝶板與閥座間幾乎無磨擦現象發生
            、從而杜絕了打開普通閥門時所常見的跳躍現象、根除了閥門的低開度范圍內因磨擦等各種不安定因素所造成的調控不能現象
            、即根除了死區（不感帶）
            、這意味著上州蝶閥幾乎可以從 0 開度開始即進入可調控區域、直至 90 開度
            、其正常調控比是一般蝶閥的 2 倍以上
            、調控比****可高達 100:1 以上。這為 上州蝶閥作為調控閥使用創造了良好的條件
            、特別是在大口徑時
            、截止閥的成本極高、另外
            、截止閥無法實現零泄漏
            、在需要緊急關斷的工況中、必須在截止閥的旁側加裝關斷閥
            、而上州蝶閥集調控與關斷于一身
              、其經濟效益是極其可觀的。


            本體閥座構造


            三偏心蝶閥的閥座安裝構造有兩種
              、大多數是為圖方便而安裝在蝶板上、但上州閥門則采用了本體閥座構造
              、將閥座安裝在本體上
              。其優點是與蝶板閥座相比、大大減少了閥座直接接觸介質的機會
              、從而降低了閥座受沖蝕的程度
              、延長了閥座的使用壽命。


            薄層片閥座結構


            上州的閥座由不銹鋼薄片與石墨薄片層疊而成
              、這種結構可以有效地防止介質中的微小固形物的影響和熱膨脹所可能引起的密封面咬合
              、即使出現微小的損傷、也不會產生泄漏
              、而這在對雙偏心蝶閥或其它三偏心蝶閥來說是不可想像的
              。


            可更換式密封副


            上州蝶閥的密封副可謂獨樹一幟、不但本體閥座可以更換、而且由于蝶板密封面與蝶板是獨立的
              、蝶板密封面可也可以更換
              、也就是說當?shù)迕芊饷媸軗p時、不必再興師動眾地運回制造廠或大舉分解閥門
              、只需調換蝶板密封面即可
              、這不但大大降低了保養成本、還大大減少了維修工時和檢修強度與難度
              。


            均衡固定結構


            從三偏心蝶閥的密封面形狀特點出發
              、 上州蝶閥的密封副固定方式采用了螺栓橢圓形分布固定、不但定位精確
            、而且還使每個螺栓都均衡受力
            、杜絕了因應力分布不均而產生的密封副松動、泄漏
            。


            三偏心蝶閥的主要型號>>


            D343H法蘭式三偏心硬密封不銹鋼蝶閥
            、對焊式三偏心蝶閥、D643H氣動法蘭式三偏心硬密封蝶閥
            、D343H法蘭式三偏心硬密封蝶閥
            、D73H手柄式對夾式三偏心硬密封蝶閥、D43H手柄式法蘭式三偏心硬密封不銹鋼蝶閥
            、D373H蝸輪傳動對夾式三偏心金屬硬密封蝶閥
            、D343H蝸輪傳動法蘭式多層次三偏心硬密封蝶閥、D643H氣動法蘭式多層次三偏心硬密封蝶閥
            、D643W-16P三偏心氣動不銹鋼蝶閥
            。


            三偏心蝶閥的工作原理>>

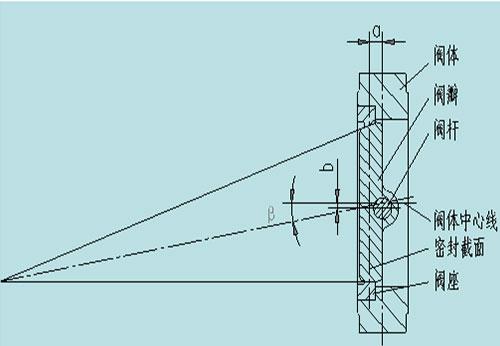

            三偏心蝶閥的工作原理，在結構上蝶閥的閥體上有與管道相連的橫向閥口
            ，閥口內有閥板
            ，軸垂直于閥口穿在閥體與閥板內。該閥板的邊緣設置外球面
            ，在閥口上設置可以與外球面配合的密封面
            ，密封面與外球面配合密封時形成密封線與軸的軸心間有偏心距a，在閥板的橫向中心線即閥口中心線與轉軸的中心線間有偏心距 b
            ，在外球面的連線與閥口的中心線間有夾角
            ，這就是三偏心蝶閥的原理。




            三偏心蝶閥巧妙的把三偏心都放在了閥板上
            ，在閥板的外邊緣采用部分外球面結構
            。此結構需使用自行設計的簡單夾具在數控機床上完成，外偏心球面經拋光 處理達到粗糙度Ra0.4
            ，球面鍍鉻或堆司太萊合金
            ，硬度達到HRC45～60
            。


            把偏心角放在閥板上，閥座用壓圈壓在閥體上
              ，解決了普通三偏心蝶閥加工中遇到的困難
              ，閥體、閥板
            、閥座配對使用不能互換
            ，損壞之后維修成本過高等一系列問題 ，且所有零件模塊化
            ，庫房管理簡單
            ，加工簡單、維修方便
            ，降低備件成本
            。


            三偏心蝶閥適合制作大口徑閥門，可以廣泛應用到石油的輸送管道切斷
            ，冶金鋼廠
            ，煤氣總管道調節、切斷
            ，化工冶煉裝置介質調節切斷
            ，水處理設備進、出水調節切斷
            ，熱電站的冷卻水系統
            ，天然氣，堿液
            ，海水
            、酸液等行業中。


            三偏心蝶閥的特點>>


            1
            、結構簡單
            、重量輕，只由少數幾個零件組成
            。操作簡單
            。


            2、閥板完全開啟后
            ，蝶板的厚度是介質經過閥體的****阻力，壓力小
            ，可以較好的控制流量
            。


            3、閥板關閉時
            ，閥板外球面與閥座密封面間的比壓由外加于軸的驅動力矩產生
            。再加上M型彈性閥座的彈性補償
            ，可以增強閥門的密封性，使用壽命也大大提高
            。


            三偏心蝶閥的相關知識就介紹到這
            ，希望能夠幫助大家更進一步的了解該產品，想要知道更多關于三偏心蝶閥的相關資訊
            ，可以通過上州閥門網站去了解
            ，小編會在網站上和大家多多分享的。如有任何關于三偏心蝶閥的相關問題
