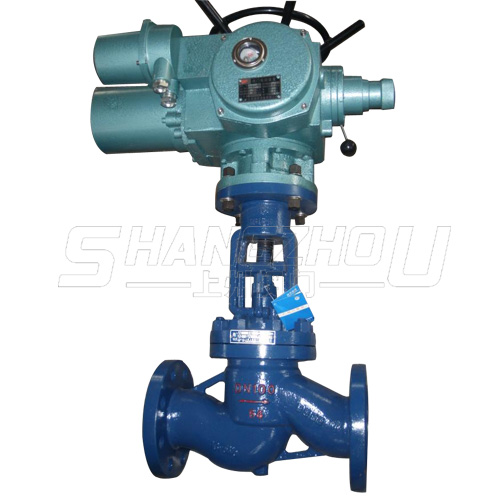

J941H電動截止閥

所屬類別：截止閥系列

產品名稱：J941H電動截止閥

產品標簽：SZJ941H電動截止閥,電動蒸汽截止閥,電動調節截止閥

更新時間：2021/1/29 15:11:41

J941H電動截止閥產品概述：

截止閥的啟閉件是塞形的閥瓣

，密封面呈平面或錐面

，閥瓣沿流體的中心線作直線運動。閥桿的運動形式

，有升降桿式（閥桿升降

，手輪不升降）

，也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）

。截止閥只適用于全開和全關

，不允許作調節和節流。

J941H電動截止閥結構特點：

截止閥產品設計制造按國家標準GB12235

，結構合理

，密封可靠，性能優良

，造型美觀

。

閥瓣、閥座密封面用鐵基合金堆焊或司太立（stellite）鈷基硬質合金堆焊而成

，耐磨

、耐高溫、耐腐蝕

、抗擦傷性能好

、使用壽命長

。

閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性

。

可采用各種配管法蘭標準及法蘭密封面形式

，滿足各種工程需要和用戶要求。

倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成

，密封可靠

，填料與日俱更換可在不停機情況下進行方便快捷不影響系統運行。

J941W電動截止閥標準規范：

設計制造標準：GB/T 12235-2007

結構長度標準：GB/T 12221-2005

連接法蘭標準：GB/T 9113

壓力溫度等級：GB/T 12224-2005

試驗檢驗標準：GB/T 13927-2008

J941W電動截止閥產品用途：

1.可以安裝在管道的任何位置上

，介質從下往上流

。

2.不銹鋼截止閥適用于各類腐蝕性介質的管道上，有良好的防腐性

、足夠的強度

。

3.合金鋼截止閥適用于耐高溫的蒸汽、油品管道上

，具有耐高溫特點.

J941W電動截止閥零件材料與工況：

閥體	WCB	ZG1Cr18Ni12Mo2Ti	ZGCr5Mo	ZG1Cr18Ni9Ti
閥蓋	WCB	ZG1Cr18Ni12Mo2Ti	ZGCr5Mo	ZG1Cr18Ni9Ti
支架	WCB	ZG1Cr18Ni12Mo2Ti	ZGCr5Mo	ZG1Cr18Ni9Ti
閥瓣	2Cr13	316	Cr5Mo	304
閥桿	2Cr13	316	25Cr2MoV	304
閥座	25	316	304	304
密封環	304 、增強柔性石墨
填料	增強柔性石墨
閥桿螺母	ZCuA110Fe3

電動截止閥：

截止閥的啟閉件是塞形的閥瓣，密封上面呈平面或海錐面

，閥瓣沿閥座的中心線作直線運動

。閥桿的運動形式，（通用名稱：暗桿）

，也有升降旋轉桿式可用于控制空氣

、水、蒸汽

、各種腐蝕性介質

、泥漿、油品

、液態金屬和放射性介質等各種類型流體的流動

。因此，這種類型的截流截止閥閥門非常適合作為切斷或調節以及節流用

。由于該類閥門的閥桿開啟或關閉行程相對較短

，而且具有非常可靠的切斷功能

，又由于閥座通口的變化與閥瓣的行程成正比例關系

，非常適合于對流量的調節。

型號model：PJ41H/W		工作壓力（MPa）：1.6~10.0	適用溫度（℃）：≤200
適用介質Applicable medium		水、蒸汽、油品 Water, steam, oil	弱腐蝕性介質 Weak corrosive medium
材料material	閥體、閥Body and bonnet	碳素鋼鑄鋼 Carbon steel casting steel	鉻鎳系不銹鋼 Chromium nickel stainless steel
	閥瓣 The disc	碳素鋼鑄鋼 Carbon steel casting steell	鉻鎳系不銹鋼 Chromium nickelstainless steel
	密封圈Sealing ring	碳素鋼鑄鋼或不銹鋼Carbon steel casting and Stainless steel
