三通球閥有T型和L型
Q647F氣動三通球閥是一種三通道的回轉型球閥, 用于介質分流、合流及流向切換
（1）流體阻力小
（2）結構簡單
（3）緊密可靠
（4）操作方便
（5）維修方便
（6）在全開或全閉時，球體和閥座的密封面與介質隔離
（7）適用范圍廣
| 設計與制造 | GB12237-89、API608 、API 6D 、JPI 7S-48、BS5351 、DIN3357 |
|---|---|
| 法蘭尺寸 | JB/T74～90 、GB9112～9131、HGJ44～76 、SH3406 、ANSI B16.5、JIS B2212～2214 、DIN2543 |
| 結構長度 | GB12221-89 、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 檢驗與試驗 | JB/T 9092、API 598、GB/T13927 |
| 公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 允許壓差(MPa) | ≤公稱壓力 | |||||||||||
| 動作范圍 | 0～90° | |||||||||||
| 閥體形式 | 二段分體式鑄造閥體 | |||||||||||
| 閥蓋形式 | 整體式 | |||||||||||
| 壓蓋型式 | 螺栓壓緊式 | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 | |||||||||||
| 連接方式 | 法蘭式、螺紋式(適用于1/2"～2") | |||||||||||
| 閥芯形式 | 三通球型閥芯 | |||||||||||
| 流量特性 | 近似快開特性 | |||||||||||
| 泄露量Q | 軟密封：零泄露；金屬密封：按GB/T4213-92，小于額定KV0.01% | |||||||||||
| 基本誤差 | ±1% | |||||||||||
| 回差 | ±1% | |||||||||||
| 死區 | ≤1% | |||||||||||
| 配置執行器型號 | GT、SR、ST、AT 、AW系列單雙作用氣動執行器 |
|||||||||||
| 控制方式 | 開關兩位控制 、4-20mA模擬量控制 |
|||||||||||
| 執行器型號 | GT、AT 、AR 、AW系列單雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8" 、G3/8" 、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)
| 可配附件 | 定位器 、電磁閥、空氣過濾減壓器 、保位閥 、行程開關、閥位傳送器 、手輪機構等 |
采用新型系列氣動執行器
1
、齒輪式雙活塞，輸出力矩大，體積小。2
、氣缸選用鋁金材料，重量輕、外形美觀。3、可在頂部
、底部安裝手動操作機構。4、齒條式連接可調節開啟角度
、額定流量。5
、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。6
、IS05211標準連接為產品的安裝更換提供了方便。7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍

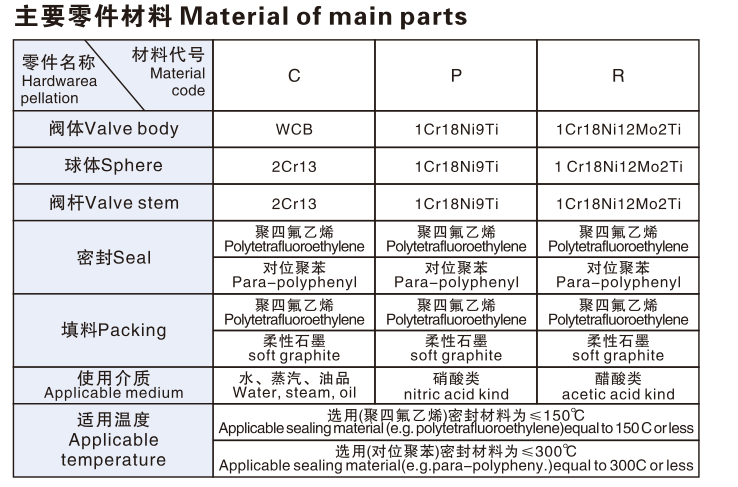

。確保與閥門的同步精度。| 零件名稱 | 材料名稱 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 | |||
| 適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 |
1、氣動三通球閥
、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少2
、三通球閥使用壽命長，流通能力大，阻力小3
、三通球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態工作方式
L型流道的三通4面閥座球閥
，采用2面閥座。主要用于流路的換向。T型流道的三通4面閥座球閥
，采用4面閥座，受力平衡，保證閉止通道上可靠密封。主要用于分流、混流、換向以及三通道的完全開放。
